HOLTEK CO/GAS 探测器 MCU 应用说明

BA45F6720、BA45F6730、BA45F6740、BA45F6742、BA45F6746、BA45F6748、BA45F6750、BA45F6752、BA45F6753、BA45F6756、BA45F6758、BA45F6830、 BA45F6840、BA45F6846、BA45F6850、BA45F6856

Holtek CO/GAS 探测器 MCU 系列，不同型号中依使用情形有分为内建 AFE、Temperature Sensor与万年历功能等供客户选用，可视 Sensor 种类与需求选择适合型号，用户可以在外围元件最小化的情形下开发相关产品，本文介绍关于此系列的电路原理与应用说明。

Holtek CO/GAS 探测器 MCU 包含 BA45F67xx 系列及 BA45F68xx 系列。其中 BA45F67xx 系列包括 BA45F6720、BA45F6730、BA45F6740、BA45F6742、BA45F6746、BA45F6748、BA45F6750、BA45F6752、BA45F6753、BA45F6756、BA45F6758。而 BA45F68xx 系列包括 BA45F6830、BA45F6840、BA45F6846、BA45F6850、BA45F6856。

CO Sensor 目前常见的有电化学式与半导体式，GAS Sensor 则以半导体式为主，Holtek 推出CO/GAS 探测器 MCU 来满足不同 Sensor 的需求，电化学式 Sensor 通过氧化还原反应释放电荷形成电流，电流大小与气体浓度成正比，可选内建 AFE 的型号来满足需求，半导体式 Sensor当气体浓度变化时，内部阻抗也会变化，因此选用有 ADC 的型号直接采集电压即可，可选无内建 AFE 的型号。

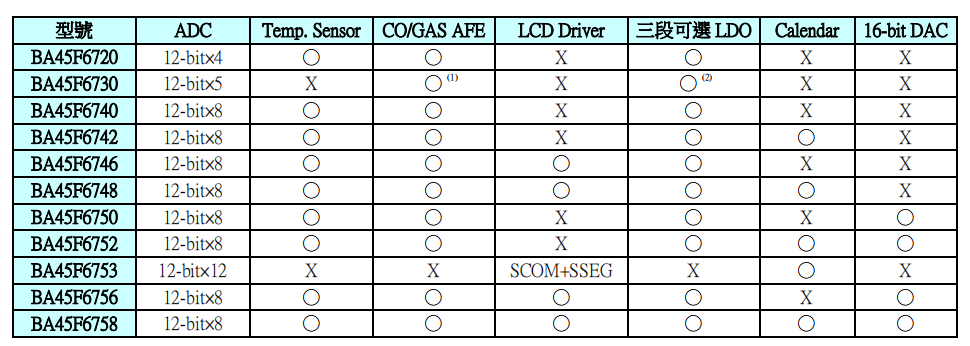

表 1 列出 BA45F67xx 系列重点规格，供用户选用适合型号，更详细规格请参考 Datasheet。

表1

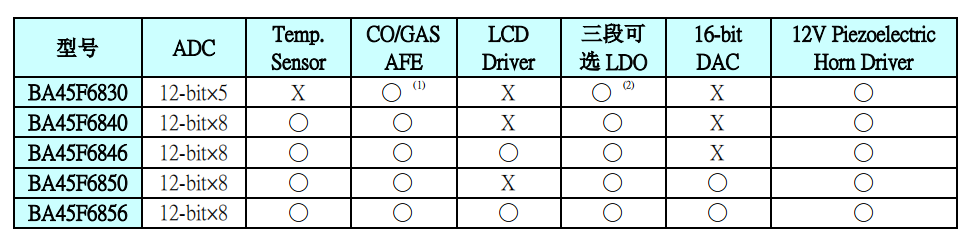

表 2 列出 BA45F68xx 系列重点规格，供用户选用适合型号，更详细规格请参考 Datasheet。

表2
