BA45F6840 内建 12V 压电式蜂鸣器驱动的 CO/燃气探测器 FLash 单片机
文章摘要

BA45F6840

产品简介

BA45F6840 是一款 A/D 型具有 8 位高性能精简指令集的 Flash 单片机。该单片机包含一个带升压转换器的压电式蜂鸣器驱动器，专门为 CO / 燃气探测器应用而设计。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。此外包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。

在模拟特性方面，该单片机包含一个带温度传感器的多通道 A/D 转换器和一个运算放大器。另外还带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及 PWM 产生功能。内建 I2C、SPI 和 UART 接口，为设计者提供了一个易与外部硬件通信的方式。内置的 LDO 功能可产生多种电源电压，以供内部电路或输出到外部使用。保护功能方面，包含内部看门狗定时器、低电压复位和低电压检测等特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机还包含一个带 12V 升压转换器的压电式蜂鸣器驱动器。压电式蜂鸣器驱动器支持 2-pin 或 3-pin 蜂鸣器。

该单片机提供了内部高速和低速振荡器功能选项，这两个内建的系统振荡器无需外围元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

外加 I/O 使用灵活、时基功能和压电式蜂鸣器驱动器等其它特性，使这款单片机可以很好地应用于双端 / 三端蜂鸣器的 CO / 燃气探测报警器。

产品特性

CPU特性

● 工作电压

– fSYS=2MHz：2.2V~5.5V

– fSYS=4MHz：2.2V~5.5V

– fSYS=8MHz：2.2V~5.5V

● VDD=5V，系统时钟为 8MHz 时，指令周期为 0.5μs

● 暂停和唤醒功能，以降低功耗

● 振荡器类型

– 内部高速 2/4/8MHz RC 振荡器 – HIRC

– 内部低速 32kHz RC 振荡器 – LIRC

● 完全内部集成的振荡器，无需外接元器件

● 多种工作模式：快速模式、低速模式、空闲模式和休眠模式

● 所有指令都可在 1~3 个指令周期内完成

● 查表指令

● 115 条功能强大的指令系统

● 8 层硬件堆栈

● 位操作指令

周边特性

● Flash 程序存储器：4K×16

● RAM 数据存储器：256×8

● True EEPROM 存储器：128×8

● 支持在线应用编程 – IAP

● 看门狗定时器功能

● 多达 22 个双向 I/O 口

● 可编程 4 级 I/O 口源电流，用于 LED 驱动

● 2 个与 I/O 口复用的外部中断输入

● 内置 LDO 功能，提供 2.2V/2.5V/3.0V 固定电压输出

● CO / 燃气探测器 AFE – 运算放大器

● 带内部参考电压 VBGREF 的 8 通道 12-bit 分辨精度的 A/D 转换器

● 带内部参考电压的温度传感器功能

● 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉

冲输出

● 双时基功能，用于产生固定时间的中断信号

● 通用串行接口模块 – USIM，用于 SPI、I2C 或 UART 通信

● 低电压复位功能

● 低电压检测功能

● 封装类型：24/28-pin SSOP，48LQFP

压电式蜂鸣器驱动器特性

● BDVDD 输入电压：2.2V~5.5V

● 支持自激 (3-pin) 和他激 (2-pin) 蜂鸣器

● 内建 12V 升压转换器

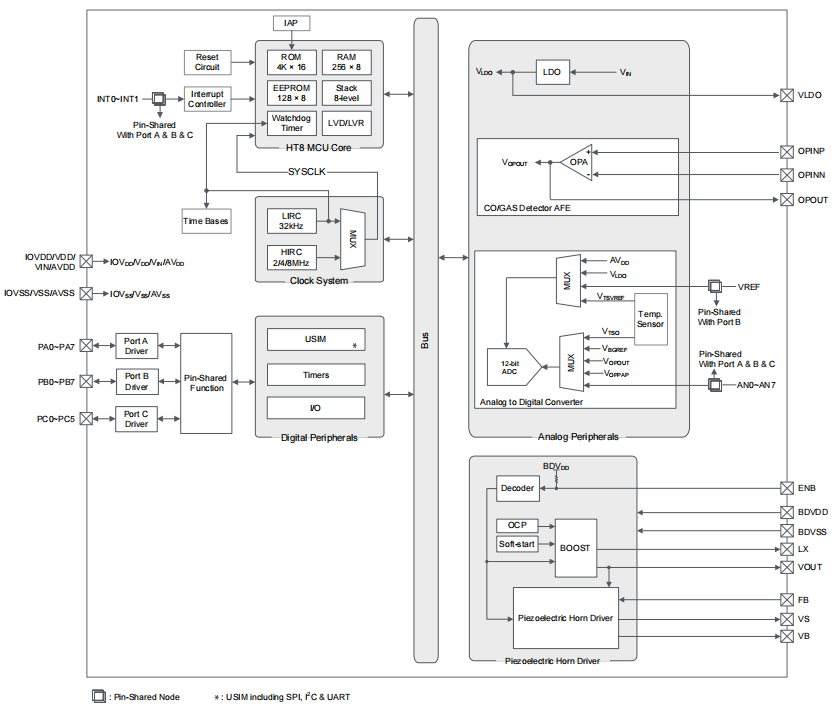

芯片框图

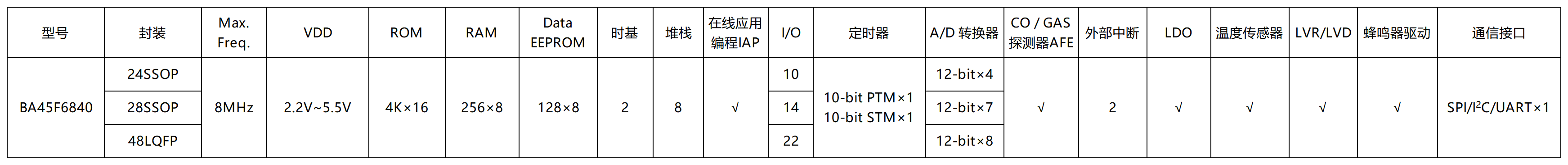

产品选型表
技术文档
simBA45F6840v100下载
