BA45F6753 内置万年历的燃气探测器 Flash 单片机
文章摘要

BA45F6753

产品简介

该单片机是一款具有 8 位高性能精简指令集的 Flash 单片机，专门为内置万年历的燃气探测器应用而设计。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。此外还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。

在模拟特性方面，该单片机包含一个多通道 12 位 A/D 转换器和比较器功能。还带有多个较为灵活的定时器模块，可提供定时功能、脉冲产生功能及 PWM产生功能。内建完整的 SPI，I2C 和 UART 功能，这三种流行接口为设计人员提供了易与外部硬件通信的方式。内部看门狗定时器、低电压复位和低电压检测等保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机提供了丰富的内部和外部高速、低速振荡器功能选项，且内建完整的系统振荡器，无需外围元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

该单片机还包含万年历功能，它是一个串行计时器，包括秒、分、时、星期、日、月和年的信息。具有每个月多少天和闰年自动调整能力。万年历专为低功耗产品而设计，且工作在两种模式下：一个是 12 小时模式，带 AM/PM 显示器，另一个是 24 小时模式。

万年历应用上，可使用 IAP 功能纪录事件发生的时间于 Flash 程序存储器中，若 Flash 程序存储器空间不足，再外挂 EEPROM 数据存储器。包含 I/O 使用灵活、时基功能和其它特性确保了该单片机可以广泛应用于内置万年历的燃气探测器产品中。

产品特性

CPU特性

● 工作电压

– fSYS=8MHz：2.0V~5.5V

– fSYS=12MHz：2.7V~5.5V

– fSYS=16MHz：3.3V~5.5V

● VDD=5V，系统时钟为 16MHz 时，指令周期为 0.25μs

● 提供暂停和唤醒功能，以降低功耗

● 振荡器类型

– 外部高速晶振 – HXT

– 内部高速 8/12/16MHz RC – HIRC

– 外部低速 32.768kHz 晶振 – LXT

– 内部低速 32kHz RC – LIRC

● 多种工作模式：快速、低速、空闲和休眠

● 内部集成的振荡器无需外接元件

● 所有指令都可在 1~3 个指令周期内完成

● 查表指令

● 115 条指令

● 8 层堆栈

● 位操作指令

周边特性

● Flash 程序存储器：8K×16

● RAM 数据存储器：512×8

● True EEPROM 存储器：128×8

● 看门狗定时器功能

● 支持在线应用编程 – IAP

● 26 个双向 I/O 口

● 两个与 I/O 口共用的外部中断引脚

● 可编程 I/O 口源电流可用于 LED 驱动应用

● 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉

冲输出

● 串行接口模块 – SIM，用于 SPI 或 I2C 通信

● 全双工通用异步收发器接口 – UART

● 软件控制 22 个 SCOM/SSEG 口和 4 个 SSEG 口的 1/3 bias LCD 驱动

● 带可编程内部参考电压 VR 的 12 个外部通道 12-bit 分辨率 A/D 转换器

● 一个比较器功能

● 双时基功能用以产生固定的时间中断信号

● 低电压复位功能

● 低电压检测功能

● 封装类型：28-pin SSOP，48-pin LQFP

万年历特性

● 最大输入串行时钟：500kHz @ VDD=2V，2MHz @ VDD=5V

● 工作电流：

– 小于 0.5µA @ 2V

– 小于 0.7µA @ 3V

– 小于 1.0µA @ 5V

● TTL 兼容

– VIH：2.0V~VDD+0.3V @ VDD=5V

– VIL：0.3V~+0.8V @ VDD=5V

● 两种数据传输模式：单字节或脉冲模式

● 串行 I/O 传输

● 所有寄存器以 BCD 格式存储

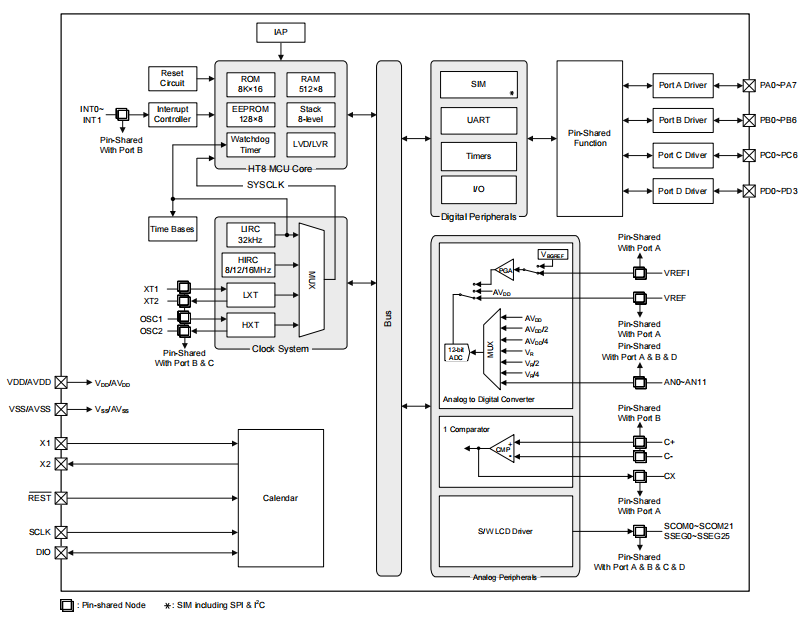

物品框图

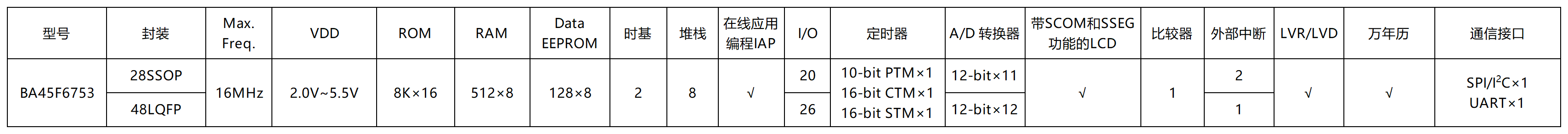

产品选型表
