BA45F6730 CO/燃气探测器 FLash 单片机
文章摘要

BA45F6730

产品简介

该单片机是一款 A/D 型具有 8 位高性能精简指令集的 Flash 单片机，专门为CO / 燃气探测器产品而设计。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。此外，还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。

在模拟特性方面，该单片机包含一个多通道 12 位 A/D 转换器和一个运算放大器。关于内部定时器，该单片机带有一个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及 PWM 产生功能。内建完整的 SPI、I2C 和 UART 接口功能，为设计者提供了多个易于外部硬件通信的接口。另外，内部 LDO 可为内部模块或外部设备提供电源。内部看门狗定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机提供内部高速和低速振荡器功能选项，两个完全集成的系统振荡器，无需外围元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

外加 I/O 使用灵活和时基功能等其它特性，使该单片机可以很好地用于 CO / 燃气探测器应用中。

产品特性

CPU特性

● 工作电压

– fSYS=2MHz：2.2V~5.5V

– fSYS=4MHz：2.2V~5.5V

– fSYS=8MHz：2.2V~5.5V

● VDD=5V，系统时钟为最高 8MHz 时，指令周期为 0.5μs

● 提供暂停和唤醒功能，以降低功耗

● 振荡器类型

– 内部高速 2/4/8MHz RC – HIRC

– 内部低速 32kHz RC – LIRC

● 多种工作模式：快速、低速、空闲、休眠

● 内部集成的振荡器无需外接元件

● 所有指令可在 1~3 个指令周期完成

● 查表指令

● 115 条指令

● 6 层堆栈

● 位操作指令

周边特性

● Flash 程序存储器：2K×16

● RAM 数据存储器：128×8

● True EEPROM 存储器：32×8

● 看门狗定时器功能

● 14 个双向 I/O 口

● 1 个与 I/O 口共用的外部中断输入

● 1 个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉

冲输出

● 带内部参考电压 VBG 的 5 个外部通道 12-bit 分辨率的 A/D 转换器

● CO / 燃气探测器 AFE – OPA

● 通用串行接口模块 – USIM，用于 SPI、I2C 或 UART 通信

● 双时基功能，用于产生固定时间的中断信号

● 内建 LDO：2.2V/3.0V 输出

● 低电压复位功能

● 低电压检测功能

● 封装类型：10-pin SOP，16-pin NSOP，20-pin SSOP

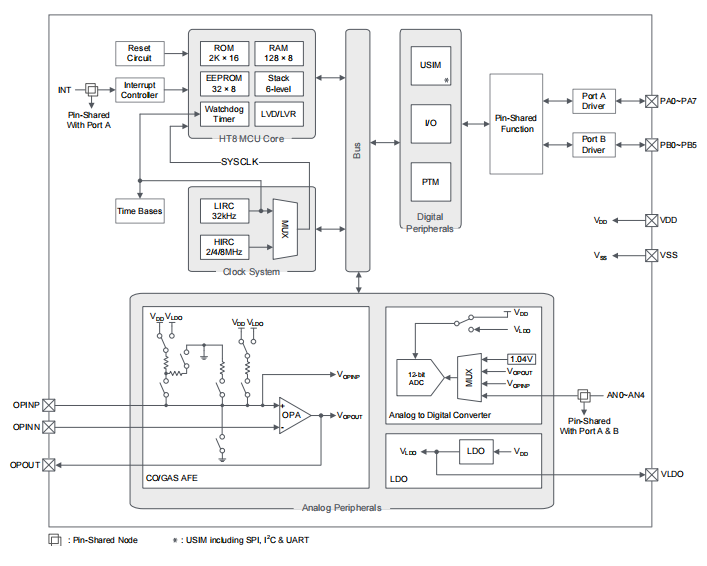

芯片框图

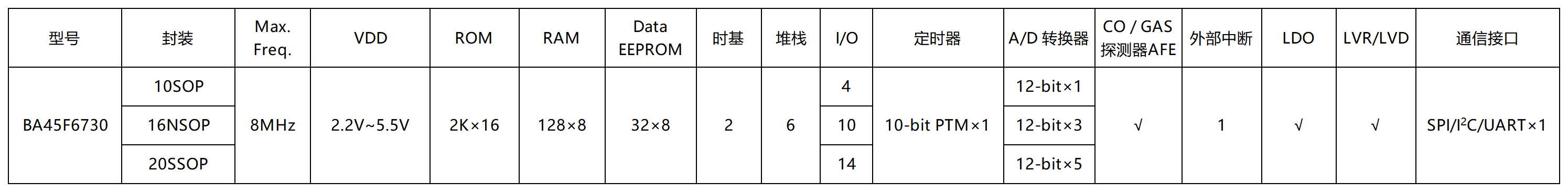

产品选型表
技术文档
simBA45F6730v121下载
