BA45F5541 内置电源线收发器的消防 Flash 单片机

BA45F5541

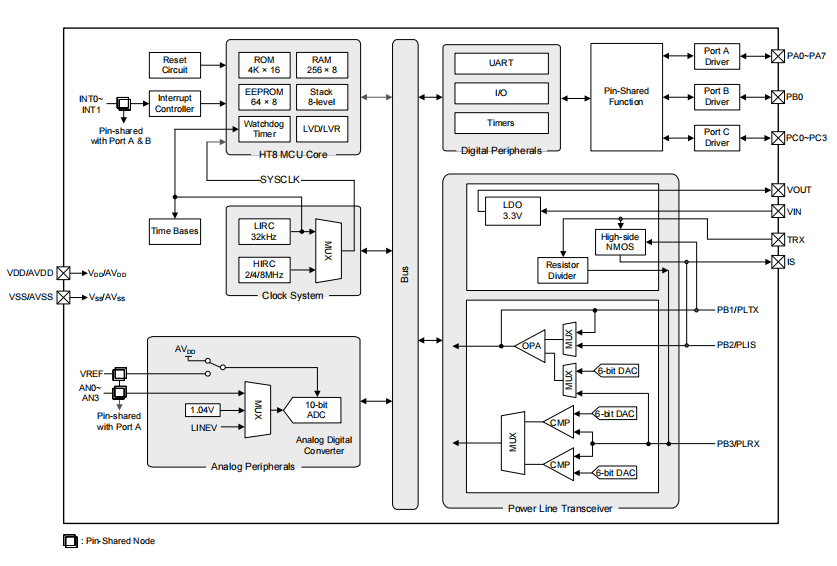

BA45F5541 是一款 A/D 型具有 8 位高性能精简指令集的 Flash 单片机，专门为消防类产品而设计。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。此外，还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。

在模拟特性方面，该单片机包含一个多通道 A/D 转换器。在内部定时器方面，带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及 PWM 产生功能。内建 UART 接口，为设计者提供了一个易与外部硬件通信的方法。内部看门狗定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

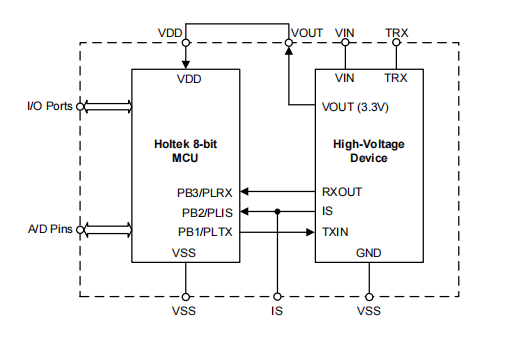

该单片机还包含一个两线式电源线数据收发器，内置两个比较器、一个运算放大器、三个 D/A 转换器和一个 3.3V 低压降稳压器。系统里的主控制器控制多个联网子系统，如感烟探测器、水表、太阳能系统等，冗长的互连电缆是主要的成本因素。而通过电源电压线发送数据，互连电缆可以简化为两条，从而大大减少电缆和安装成本。除了需要外加少量外部元器件，该电源线数据收发器内建所有元器件，提供给用户实现电源线数据传送和接收的系统。在特定的一段时间内降低电源线电压，电源线的数据将被调制。主控制器接收数据或电源线数据收发器传送数据会引起电源电压变化。内部 LDO 能确保提供恒定的电源电压给互连子系统。

该单片机提供内部高速和低速振荡器功能选项，可灵活应用于不同程序。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

该单片机包含了可编程 I/O 口源电流用于 LED 应用。外加 I/O 使用灵活和时基功能等其它特性，使该单片机可以广泛应用于联网型消防应用产品中，如感温探测器、输入 / 输出模块、手动报警器、声光报警器、应急照明灯、疏散指示灯及防火门等产品。
