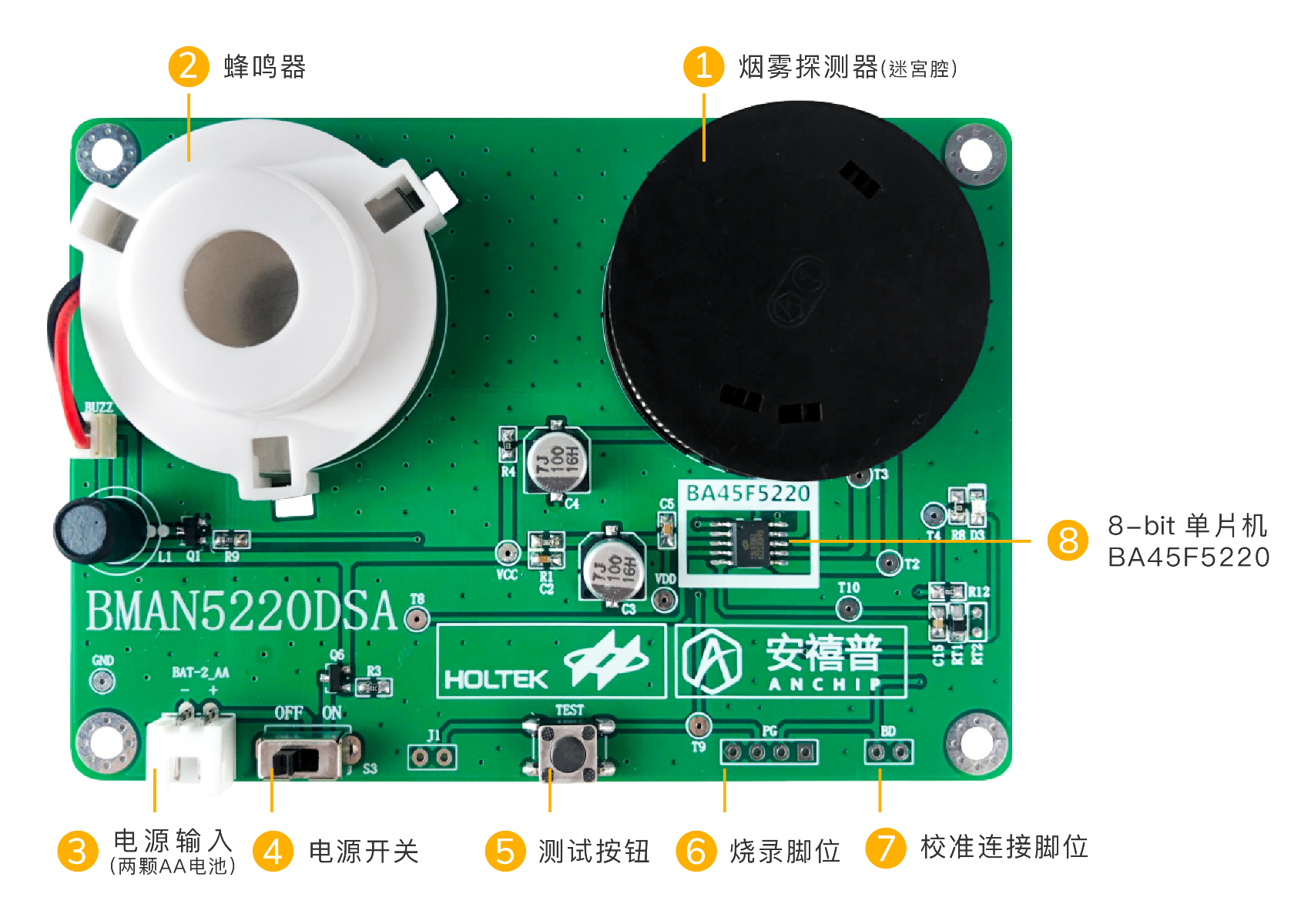

BA45F5220 开发板 (烟雾探测报警器) BMAN5220DSA

BMAN5220DSA

一般独立感烟探测器需具备基本的感烟及报警功能，Holtek 独立感烟探测报警器方案，除了有一般感烟型产品的功能，更有自检、温度补偿、故障、电池欠压状态提示等功能。MCU BA45F5220 具有高度集成感烟器应用电路，相较于传统方案，省去许多外部元件；信号放大倍率可由软件调节，提高信号灵敏度；IR Driver×2 满足双发单收的需求，提供感烟探测报警器所需的完整功能。还有多种工作模式切换操作，可节省能耗。

1、 精简元件：集成感烟探测器 AFE、IR 发射驱动电路。
BA45F5220 提供感烟器 AFE 电路，可用于感烟器应用的光学信号检测，该电路包含两个完全集成的运算放大器，光学信号可通过运算放大器检测和处理。同时，BA45F5220 具有 Sink 电流发生器，无论 VSINK电压为 1.0V~4.5V 内何值，Sink 电流发生器都可以提供恒定的电流，范围为 50mA~360mA，可用于驱动 IR LED。

2、 温度补偿：结合温度感测元件、报警门限自动调整。
预设报警门限值以常温 25℃为基准，本方案结合温度感测元件，感测环境温度，并通过 BA45F5220 内建 10-bit ADC 转换的感测数据，在环境温度 0~60℃之间做报警门限值的温度补偿。

官网采购链接：BA45F5220 开发板 (烟雾探测报警器) BMAN5220DSA – 倍创科技 (bestmodulescorp.com)

如需技术支持请联系 E-mail：service@anchip.cn
