BA45F5220 烟雾探测器 Flash 单片机
文章摘要

BA45F5220

产品简介

BA45F5220 是一款具有 8 位高性能精简指令集的 Flash 单片机，专为独立型烟雾探测器应用设计，并集成烟感侦测 AFE 与双通道 IR LED 定电流驱动。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。此外还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的模拟 EEPROM 存储器。

在模拟特性方面，该单片机包含一个多通道 10 位 A/D 转换器和两个内部运算放大器。该单片机还带有一个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及 PWM 产生功能。内部看门狗定时器和低电压复位等保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机提供了内部高速和低速振荡器功能选项，这两个内建的系统振荡器无需外围元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

外加 I/O 使用灵活和时基功能等其它特性，使这款单片机可以广泛应用于烟雾探测器应用。

产品特性

CPU特性

● 工作电压

– fSYS=8MHz：2.2V~5.5V

● VDD=5V，系统时钟为 8MHz 时，指令周期为 0.5μs

● 暂停和唤醒功能，以降低功耗

● 振荡器类型

– 内部高速 8MHz RC 振荡器 – HIRC

– 内部低速 32kHz RC 振荡器 – LIRC

● 内部集成的振荡器，无需外接元件

● 多种工作模式：快速模式、低速模式、空闲模式和休眠模式

● 所有指令都可在 1 或 2 个指令周期内完成

● 查表指令

● 61 条功能强大的指令系统

● 4 层硬件堆栈

● 位操作指令

周边特性

● Flash 程序存储器：1K×14

● 数据存储器：64×8

● 模拟 EEPROM 存储器：32×14

● 看门狗定时器功能

● 多达 4 个双向 I/O 口

● 1 个与 I/O 口复用的外部中断输入

● 1 个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉

冲输出

● 双时基功能，用于产生固定时间的中断信号

● 3 个外部通道 10-bit 分辨精度的 A/D 转换器

● 灌电流发生器，用于恒定电流输出

● 烟雾探测器 AFE，包含两个运算放大器

● 低电压复位功能

● 封装类型：8/10-pin SOP

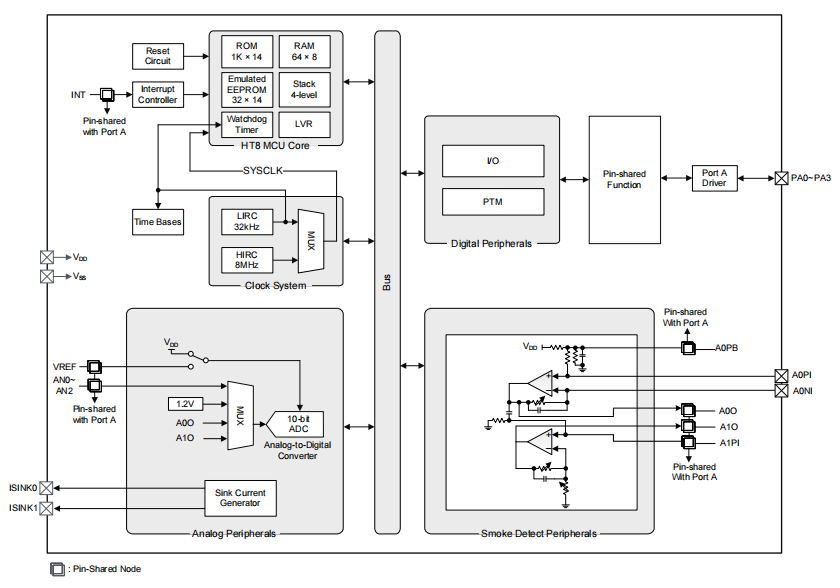

芯片框图

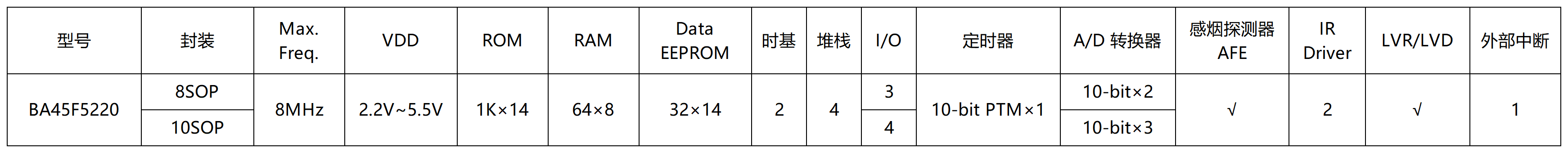

产品选型表
技术文档
simBA45F5220v130下载
