BA45F67xx 万年历应用

BA45F6742、BA45F6748、BA45F6753

BA45F67xx 系列为 CO/GAS Detector Flash MCU，其中 BA45F6742、BA45F6748、BA45F6753 具有万年历功能，主要用于记录事件发生时间，以符合 GB15322.2-2019 规范中的事件历史记录，如设备上电/掉电时间、发生报警时间等。

本文将说明 GB15322.2-2019 规范中历史记录的需求以及如何压缩万年历的时间格式，减少所需的储存空间；并估算压缩后需要的储存空间，引导读者该如何选择内部 Flash ROM(通过 IAP)或外挂 EEPROM，作为历史记录的储存空间。

本章节首先介绍中国国标 GB15322.2-2019 家用可燃气体探测器对于历史记录的要求，如设备上电/掉电时间、发生报警时间等。

GB15322.2-2019 事件记录要求

可燃气体探测器第 2 部分：提到家用可燃气体探测器（简称探测器）。

● 探测器内部应具有计时装置

● 探测器内部应具有报警历史记录

● 探测器掉电后，历史记录应能保存

● 历史记录包含：探测器报警记录、报警恢复记录、故障记录、故障恢复记录、掉电记录、上电记录、传感器失效记录

探测器要求的历史记录，如表 1，由此得知探测器需要预先规划储存空间，用于记录 701 笔的事件时间。

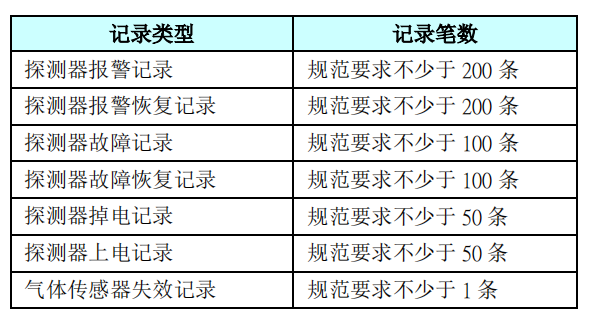

表 1. 各类报警历史记录

因此为满足计时、历史记录储存与掉电后数据保存等需求，Holtek 推出内建 Calendar 的 MCU，休眠时 Calendar 耗电为 0.1µA@3V，BA45F67xx 系列 ROM 在 4K words(含)以上皆含有 IAP，当发生事件时，MCU 读取时间通过 IAP 储存到 MCU 内部 Flash ROM；若内部 Flash ROM 剩余空间不足，则需外挂 EEPROM 储存历史记录，当掉电后历史记录也能保存。

万年历(Calendar)说明

● 万年历提供年、月、日、时、分、秒、星期，并自动调整闰年，时间数据为 BCD 数据格式。

● 万年历采用串行 I/O 传输方式与 MCU 连接。仅需要三条信号线：REST 、SCLK、DIO。可以一次传送一个字节或一串脉冲传送 8 个字节。

● 万年历采用 32768Hz 的 Crystal，以符合 GB15322.2-2019 要求日误差小于 30s。

● 万年历详细的通信与设置方式，请参考 BA45F67xx 系列 Datasheet。
