BA45F5740/BA45F5740-2 内置万年历的感烟探测器 Flash 单片机

BA45F5740/BA45F5740-2

BA45F5740/BA45F5740-2 是一款 A/D 型具有 8 位高性能精简指令集的 Flash 单片机，专门为内置万年历的感烟探测器产品而设计。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。此外还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。

在模拟特性方面，该系列单片机包含一个多通道A/D转换器和两个运算放大器。关于内部定时器，该系列单片机带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及 PWM 产生功能。内建完整的 SPI、I²C 和 UART 接口，为设计者提供了一个易于外部硬件通信的接口。内部看门狗定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该系列单片机提供内部高速和低速振荡器功能选项，可灵活应用于不同程序。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。秉承 Holtek 单片机的一般特性，该系列单片机带有暂停和唤醒功能、振荡器选项、可编程分频器等等，这些都保证使用者的应用只需少量的外部元器件便可实现。

该系列单片机还包含万年历功能，它是一个串行计时器，包括秒、分、时、星期、日、月和年的信息。具有每个月多少天和闰年自动调整能力。万年历专为低功耗产品而设计，且工作在两种模式下：一个是 12 小时模式，带 AM/PM 显示器，另一个是 24 小时模式。

万年历应用上，可使用 IAP 功能纪录事件发生的时间于 Flash 程序存储器中，若 Flash 程序存储器空间不足，再外挂 EEPROM 数据存储器。

外加 I/O 使用灵活、时基功能和灌电流发生器等其它特性，使该系列单片机广泛应用于内置万年历的感烟探测器应用中。

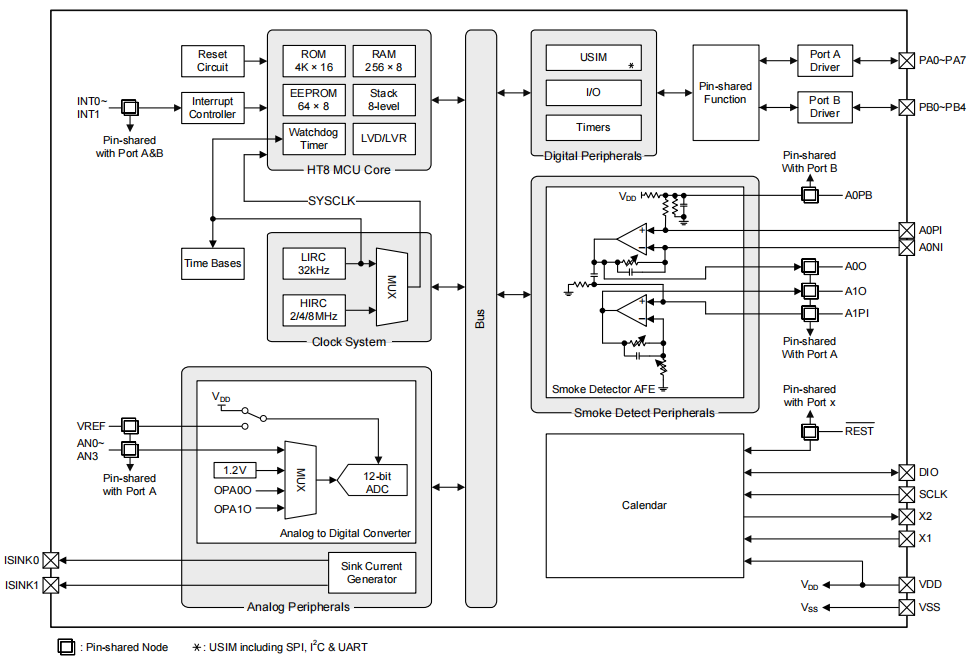

注：该图显示具有最大特性的单片机的方框图，单片机间的功能、外部引脚及共用引脚差异详见选型表和引脚图。
