BA45F5640 Sub-1GHz 低电流 RF 收发器烟感器 Flash 单片机
文章摘要

BA45F5640

产品简介

BA45F5640 是一款 A/D 型具有 8 位高性能精简指令集的 Flash 单片机，专门为需要具有烟感器的产品而设计。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。此外还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。

在模拟特性方面，该单片机包含一个多通道 A/D 转换器、两个比较器、三个运算放大器和三个 D/A 转换器。关于内部定时器，该单片机带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及 PWM 产生功能。内建完整的SPI、I2C 和 UART 接口，为设计者提供了一个易于外部硬件通信的接口。内部看门狗定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。该单片机提供内部高速和低速振荡器功能选项，无需外围元件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

RF模块为高性能、低成本FSK/GFSK收发器，可用于315MHz、433MHz、470MHz、868MHz 和 915MHz 频段的无线应用。该芯片内置一个高度集成的 sub-1GHz 收发器和一个基带调制解调器，可编程数据速率范围是 2Kbps~250Kbps。数据处理特性包括 64 字节 TX/RX FIFO 和数据包处理如 CRC 生成、正向纠错、数据白化和曼彻斯特编码。

RF 模块针对低功耗应用优化性能。在 433MHz 频段，其 RX 模式工作电流为4.2mA，提供 +10dBm TX 输出功率时的电流损耗为 22mA。低功耗低中频接收器可在 433/868MHz 频段数据速率为 2Kbps 时实现 -119dBm 的灵敏度。E 类功率放大器可在 433/868MHz 频段提供高达 +13dBm 的输出功率。完全内置的小数 N 分频合成器所支持的频率范围宽，分辨精度高。芯片内部还内置有回路滤

波器和晶振负载电容，减少外部元器件需求。外加 I/O 使用灵活和时基功能等其它特性，使该单片机广泛应用于烟感器、IoT( 智能小区 )、无线抄表 ( 水表 / 气表 )、农业 / 工业控制等。

产品特性

CPU特性

● 工作电压

– fSYS=2MHz：2.2V~3.6V

– fSYS=4MHz：2.2V~3.6V

– fSYS=8MHz：2.2V~3.6V

● VDD=5V，系统时钟为 8MHz 时，指令周期为 0.5μs

● 提供暂停和唤醒功能，以降低功耗

● 振荡器类型

– 内部高速 2/4/8MHz RC – HIRC

– 内部低速 32kHz RC – LIRC

● 多种工作模式：快速、低速、空闲和休眠

● 内部集成振荡器，无需外接元件

● 所有指令都可在 1~3 个指令周期内完成

● 查表指令

● 115 条功能强大的指令系统

● 8 层堆栈

● 位操作指令

周边特性

● Flash 程序存储器：4K×16

● 数据存储器：256×8

● True EEPROM 存储器：64×8

● 看门狗定时器功能

● 多达 13 个双向 I/O 口

● 多达 2 个与 I/O 口复用的外部中断输入

● 可编程 I/O 口源电流用于 LED 应用

● 用于恒定电流输出的灌电流发生器

● 烟雾探测器 AFE，带有两个运算放大器

● 电源线数据收发器带有两个比较器、一个运算放大器和三个 D/A 转换器

● 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉

冲输出功能

● 双时基功能，可提供固定时间的中断信号

● 通用串行接口模块 – USIM，用于 SPI、I2C 或 UART 通信

● 4 个外部通道 12-bit 分辨精度的 A/D 转换器

● 低电压复位功能

● 低电压检测功能

● 封装类型：46-pin QFN

RF特性

● 频率带宽：315/433/470/868/915MHz

● FSK/GFSK 调制

● 支持 3 线或 4 线 SPI 接口

● 输入电压范围宽：2.2V~3.6V

● 可编程数据速率：2Kbps~250Kbps

● 可编程 TX 输出功率：0dBm~13dBm

● 低电流损耗

– Deep Sleep 模式电流 0.5μA，支持数据保存

– RX 电流损耗 ( AGC 开启 & 低数据速率 ) @ 433.92MHz：4.2mA

– RX 电流损耗 ( AGC 开启 & 低数据速率 ) @ 868.3MHz：5.5mA

– TX 电流损耗 @ 433.92MHz：22mA @ 10dBm POUT

– TX 电流损耗 @ 868.3MHz：24mA @ 10dBm POUT

● 高 RX 灵敏度 (433.92MHz)

– -119dBm @ 2Kbps 无线数据速率

– -109dBm @ 50Kbps 无线数据速率

– -100dBm @ 250Kbps 无线数据速率

● 高 RX 灵敏度 (868.3MHz)

– -118dBm @ 2Kbps 无线数据速率

– -108dBm @ 50Kbps 无线数据速率

– -100dBm @ 250Kbps 无线数据速率

● 片上 VCO 以及带内置回路滤波器的小数 N 分频合成器

● 支持低成本 16MHz 晶振，内置负载电容

● 可编程数字通道滤波器，实现各种数据速率条件下较佳性能

● AGC ( 自动增益控制 ) 功能实现宽输入范围，高达 +10dBm

● AFC ( 自动频率补偿 ) 功能用于补偿晶振老化造成的频漂

● 片上低功率 RC 振荡器用于 WOR ( 从 RX 唤醒 ) 和 WOT ( 从 TX 唤醒 ) 功能

● 物理 TX/RX FIFO 缓冲器：TX 64 字节，RX 64 字节

● Simple FIFO/Block FIFO/Extend FIFO ( 高达 255 字节 )/Infifinite FIFO 模式

● 可编程载波检测阈值

● FIFO 模式和 Direct 模式支持帧同步识别

● 数据包处理

– FEC ( 正向纠错 )

– 数据白化

– 曼彻斯特编码

– CRC-16 校验

● ATR ( 自动发送 / 接收 )

– 自动重发

– 自动应答

– WOT + 自动重发

– WOR + 自动应答

● 数据包过滤

– CRC 过滤

– Address 过滤

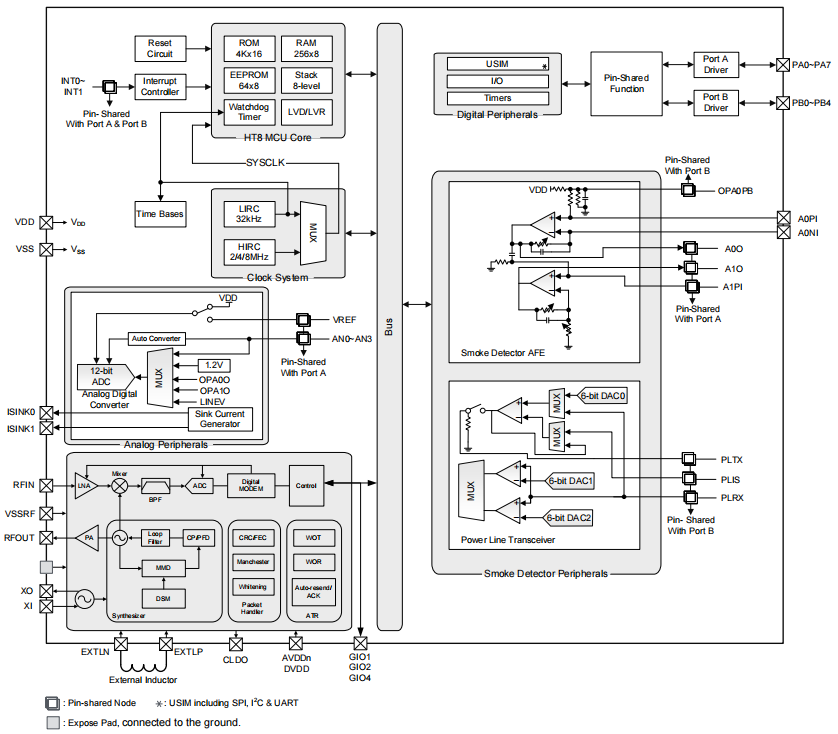

芯片框图

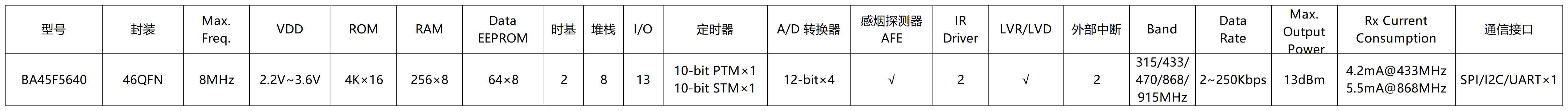

产品选型表
技术文档
simBA45F5640v120下载
