PIR探测数字模块

ANCHIP 人体红外侦测数字模块 BM22S4221-1，内建 MCU 作为主控芯片，与光学透镜、被动红外传感器整合而成。具备低功耗、UART 通信接口、内部软件滤波算法提高 PIR 感测器的可靠性等。应用范围包含智能家居、监控系统及基本的安全侦测。

● 工作电压：2.7V~5.5V

● 低功耗 ( 工作电压 3.0V )

– 工作模式 ( 有移动待测物 )：<1.2mA

– 待机侦测功耗：<10μA

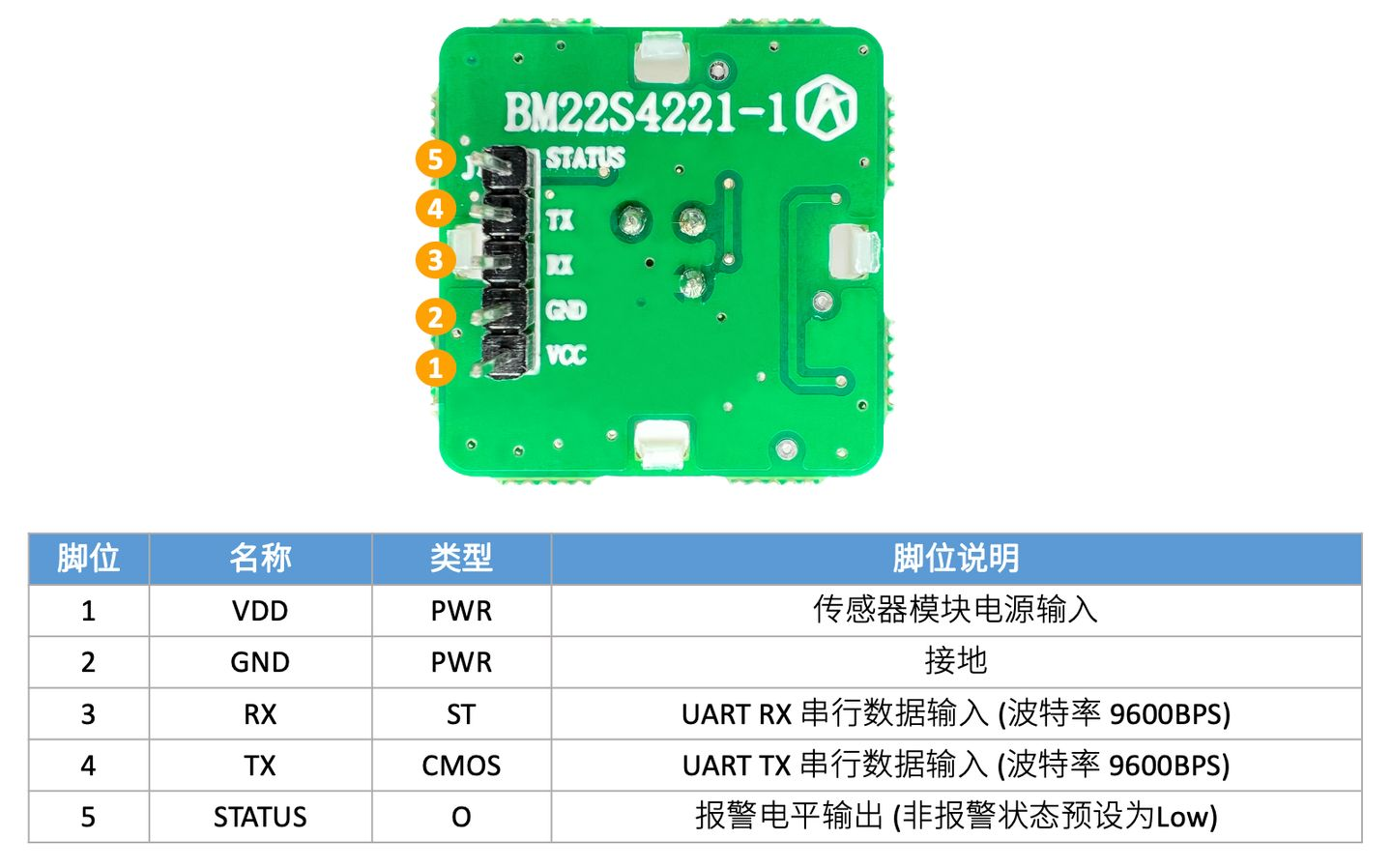

● 接口：UART (TX / RX) / STATUS

● 通信接口波特率：9600BPS

● 可调整感测灵敏度

● 报警检测时间、输出时间、输出电平可调

● 模块内置温度传感器，具温度补偿功能

● 上电预热功能：上电后 30s 内可稳定工作
