BA45F6640 PIR/微波传感器 Flash 单片机
文章摘要

BA45F6640

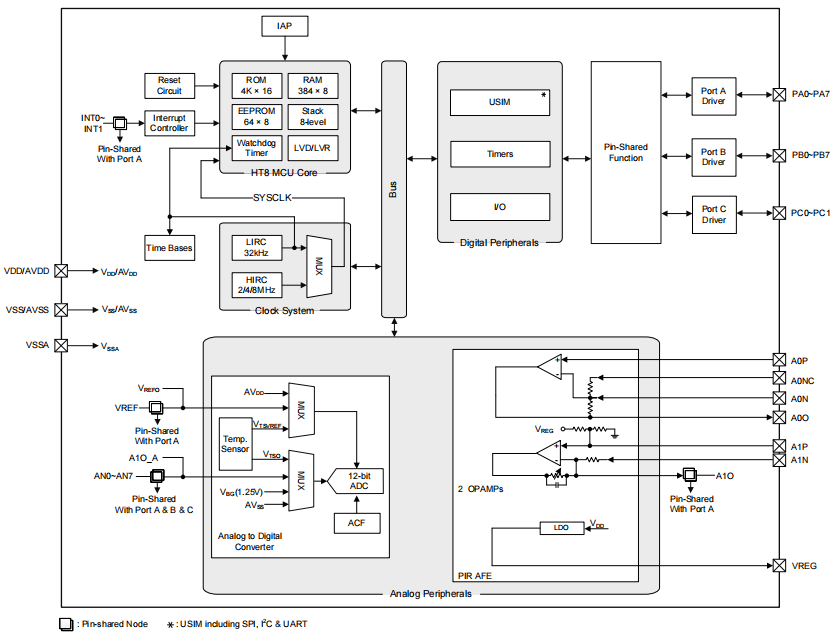

BA45F6640 是一款具有 8 位高性能精简指令集的 Flash 单片机,专为 PIR / 微波传感器应用设计。

在存储器特性方面,Flash 存储器可多次编程的特性给用户提供了极大的方便。除了Flash程序存储器,还包含了一个RAM数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。此外通过使用 IAP 功能,便于用户直接将测量的数据存储至程序存储器中或进行应用程序更新。

在模拟特性方面,该单片机包含一个带有温度传感器的多通道 12 位 A/D 转换器和两个运算放大器。该单片机还带有多个使用灵活的定时器模块,可提供定时功能、脉冲产生功能及 PWM 产生功能。内建完整的 SPI、I2C 和 UART 功能,为设计者提供了一个易与外部硬件通信的接口。另外,内部 LDO 可为内部模块或外部设备提供电源。内部看门狗定时器、低电压复位和低电压检测等内部保护特性,外加优秀的抗干扰和 ESD 保护性能,确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机提供了内部高速和低速振荡器功能选项,完全内置的两个系统振荡器,无需外围元器件。其在不同工作模式之间动态切换的能力,为用户提供了一个优化单片机操作和减少功耗的手段。

外加 I/O 使用灵活和时基功能等其它特性,使这款单片机仅需少量外部元器件即可实现应用,从而减少元器件成本,达到低功耗与高性能的要求。

此外,其内置的 A/D 转换器和自动转换功能 (ACF),配合外部 PIR / 微波传感器应用,使这款单片机可广泛适用于各种 PIR / 微波传感器产品,如 PIR 灯泡,微波感应开关,访客通知,安防监控,庭院灯,智能家居等等。

CPU特性

● 工作电压:

– fSYS=2MHz:2.2V~5.5V

– fSYS=4MHz:2.2V~5.5V

– fSYS=8MHz:2.2V~5.5V

● VDD=5V,系统时钟为 8MHz 时,指令周期为 0.5μs

● 暂停和唤醒功能,以降低功耗

● 振荡器类型

– 内部高速 2/4/8MHz RC – HIRC

– 内部低速 32kHz RC – LIRC

● 内部集成的振荡器,无需外接元件

● 多种工作模式:快速模式、低速模式、空闲模式和休眠模式

● 所有指令都可在 1~3 个指令周期内完成

● 查表指令

● 115 条功能强大的指令系统

● 8 层硬件堆栈

● 位操作指令

周边特性

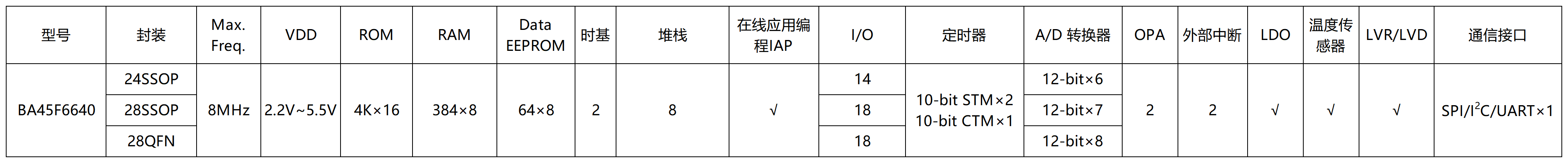

● Flash 程序存储器:4K×16

● 数据存储器:384×8

● True EEPROM 存储器:64×8

● 看门狗定时器功能

● 在线应用编程功能 – IAP

● 多达 18 个双向 I/O 口

● 2 个与 I/O 口复用的外部中断输入

● 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉

冲输出

● 带内部参考电压 VBG 的 8 个外部通道 12-bit 分辨率的 A/D 转换器

● 带有内部参考电压的温度传感器功能

● A/D 转换器自动转换功能

● A/D 转换器下限 / 上限预设功能

● 通用串行接口模块 – USIM,用于 SPI,I2C 或 UART 通信

● 两个运算放大器

● LDO 功能

● 双时基功能,用于产生固定时间的中断信号

● 低电压复位功能

● 低电压检测功能

● 封装类型:24/28-pin SSOP,28-pin QFN
