BA45F25353内置9V 蜂鸣器驱动器的增强型感烟探测器Flash 单片机
文章摘要

BA45F25353

产品简介

BA45F25353 是一款A/D 型具有8 位高性能精简指令集的Flash 单片机，专门为感烟探测器产品而设计。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。

除了Flash 程序存储器，还包含了一个RAM数据存储器和一个可用于存储序号、校准数据等非易失性数据的True EEPROM 存储器。通过使用IAP 功能，便于用户直接将测量的数据存储至程序存储器中或进行应用程序更新。

在模拟特性方面，该单片机包含一个带温度传感器的多通道A/D 转换器、感烟探测器AFE、灌电流发生器以及包含两个比较器、一个运算放大器和三个D/A转换器的电源线收发器。在内部定时器方面，带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及PWM 产生功能。内建SPI、I²C 和UART 接口，为设计者提供了一个易与外部硬件通信的方法。内部看门狗定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机还包含一个带升压转换器的蜂鸣器驱动器、5V 稳压器和蜂鸣器看门狗。蜂鸣器驱动器支持2-pin 或3-pin 蜂鸣器，5V 稳压器用来驱动蓝光LED，蜂鸣器看门狗提供MCU 失效报警功能。

该单片机提供了丰富的外部低速、内部高速和低速振荡器功能选项，完全内置的两个系统振荡器，无需外围元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

外加I/O 使用灵活、16-bit 循环冗余校验功能、16-bit 语音D/A 转换器、时基功能等其它特性，使该单片机可以广泛应用于感烟探测器应用产品中。

产品特性

CPU特性

● 工作电压：

– fSYS =2MHz：2.2V~5.5V

– fSYS =4MHz：2.2V~5.5V

– fSYS =8MHz：2.2V~5.5V

● VDD =5V，系统时钟为 8MHz 时，指令周期为 0.5μs

● 提供暂停和唤醒功能，以降低功耗

●  振荡器类型：

– 内部高速 2/4/8MHz RC – HIRC

– 内部低速 32.768kHz RC – LIRC

– 外部低速 32.768kHz 晶振 – LXT

● 多种工作模式：快速、低速、空闲和休眠

● 内部集成的振荡器无需外接元件

● 所有指令都可在 1~3 个指令周期内完成

● 查表指令

● 115 条功能强大的指令系统

●  8 层堆栈

● 位操作指令

蜂鸣器驱动器特性

● 输入电压 (BDVDD)：2.2V~5.5V

● 内置 2-pin 和 3-pin 蜂鸣器驱动器

● 内置升压转换器

● 内置 5V稳压器

● 提供 MCU失效报警功能的蜂鸣器看门狗定时器 (BWDT)

周边特性

● Flash程序存储器：8K×16

● RAM 数据存储器：1024×8

● True EEPROM存储器：128×8

● 看门狗定时器功能

● 在线应用编程功能 – IAP

● 22 个双向 I/O 口

● 两个与 I/O 口共用的外部中断引脚

● 可编程 I/O 口源电流用于 LED应用

● 用于恒定电流输出的灌电流发生器

 感烟探测器 AFE，带有 2 个运算放大器

● 电源线收发器，内建 2 个比较器、1 个运算放大器和 3 个 D/A 转换器

● 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉冲输出功能

● 双时基功能，可提供固定时间的中断信号

● 串行接口模块 – SIM，用于 SPI 或 I²C通信

● 全双工 /半双工通用异步收发器接口 – UART

● 8 个外部通道 12-bit分辨率的 A/D 转换器，具有内部参考电压 VBGREF

● 带有内部参考电压的温度传感器功能

● 16-bit语音 D/A 转换器

● 内部 16-bit循环冗余校验功能 – CRC

●  低电压复位功能

●  低电压检测功能

●  封装类型：28-pin SSOP，48-pin LQFP

芯片框图

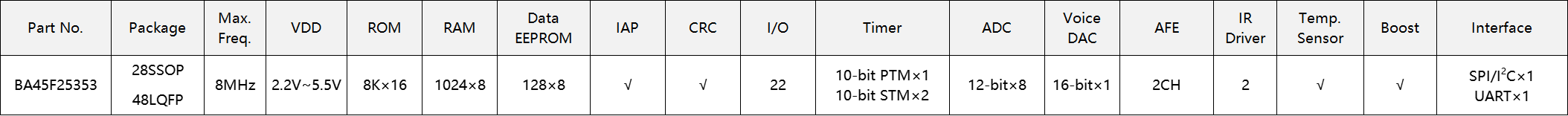

产品选型表
