BA45F6766 带LCD&LED 驱动功能CO / 燃气探测器Flash 单片机
文章摘要

BA45F6766

产品简介

BA45F6766 是一款A/D 型具有8 位高性能精简指令集的Flash 单片机，具有完全集成的LCD 驱动器功能，专门为带LCD/LED 显示的CO / 燃气探测器应用而设计。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。

此外包含了一个RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的True EEPROM 存储器。此外通过使用IAP 功能，便于用户直接将测量的数据存储至程序存储器中或进行应用程序更新。

在模拟特性方面，该单片机包含一个带温度传感器的多通道A/D 转换器，一个运算放大器和一个16 位语音D/A 转换器。另外还带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及PWM 产生功能。内建I²C、SPI 和UART 接口，为设计者提供了一个易与外部硬件通信的方式。内置的LDO 功能可产生多种电源电压，以供内部电路或输出到外部使用。保护功能方面，包含内部看门狗定时器、低电压复位和低电压检测等特性，外加优秀的抗干扰和ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机提供了外部低速，内部高速和低速振荡器功能选项，这两个内建的系统振荡器无需外围元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

该单片机还包含一个用来实现LED 驱动的可编程I/O 口源电流功能。外加I/O使用灵活和时基功能等其它特性，使这款单片机可以很好地应用于带LED 显示屏的CO / 燃气探测器应用中。

产品特性

CPU特性

● 工作电压

–  fSYS =2MHz：2.2V~5.5V

– fSYS =4MHz：2.2V~5.5V

–  fSYS =8MHz：2.2V~5.5V

●VDD =5V，系统时钟为 8MHz 时，指令周期为 0.5μs

● 暂停和唤醒功能，以降低功耗

● 振荡器类型

– 外部低速 32.768kHz晶振 – LXT

– 内部低速 32kHz RC振荡器 – LIRC

– 内部高速 2/4/8MHz RC振荡器 – HIRC

● 完全内部集成的振荡器，无需外接元器件

● 多种工作模式：快速模式、低速模式、空闲模式和休眠模式

● 所有指令都可在 1~3 个指令周期内完成

● 查表指令

● 115 条功能强大的指令系统

● 8 层硬件堆栈

● 位操作指令

周边特性

● Flash程序存储器：16K×16

● 数据存储器：2048×8

● True EEPROM存储器：256×8

● 支持在线应用编程 – IAP

● 看门狗定时器功能

● 38 个双向 I/O 口

● 可编程 4 级 I/O 口源电流，用于 LED驱动

● 2 个与 I/O 口复用的外部中断输入

● 内置 LDO 功能，提供2.2V/2.5V/3.0V 固定电压输出

● CO /燃气探测器 AFE，带有一个运算放大器

● 带内部参考电压 VBGREF 的 8 通道 12-bit分辨率的 A/D 转换器

● 带内部参考电压的温度传感器功能

● 16-bit语音 D/A 转换器

● 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉冲输出功能

● 双时基功能，用于产生固定时间的中断信号

● 通用串行接口模块 – USIM，用于 SPI、I²C或 UART通信

● 全双工 /半双工异步通信接口 – UART

● 内建 16-bit循环冗余校验功能 – CRC

● LCD驱动功能

– SEG×COM：20×4

– 占空比类型：1/4 Duty

– 偏压电平：1/3 Bias

– 偏压类型：R型或 C型

– 波形类型：A型或 B型

● 低电压复位功能

● 低电压检测功能

● 封装类型：28-pin SSOP，48-pin LQFP

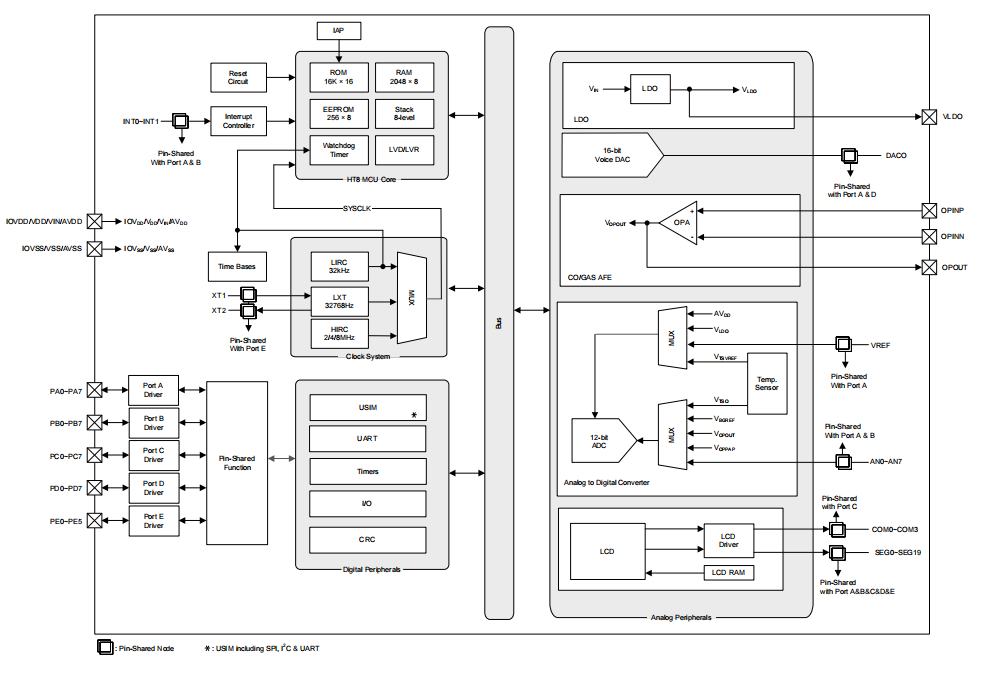

芯片框图

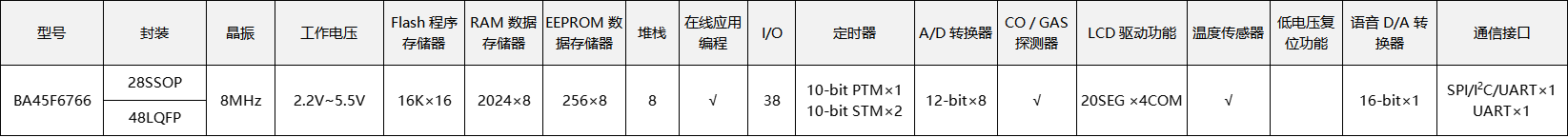

产品选项表
技术文档
simBA45F6766v120下载
