BA45F6956 内置LCD/LED 驱动的感烟与CO/燃气探测器Flash 单片机
文章摘要

BA45F6956

产品简介

BA45F6956 是一款 A/D 型具有 8 位高性能精简指令集的 Flash 单片机，具有完全集成的 LCD 驱动器功能，专门为带 LCD/LED 显示的感烟与 CO / 燃气探测器应用而设计。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。此外还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。此外通过使用 IAP 功能，便于用户直接将测量的数据存储至程序存储器中或进行应用程序更新。

在模拟特性方面，该单片机包含一个带温度传感器的多通道 A/D 转换器、一个感烟探测器 AFE、一个灌电流发生器、一个 CO / 燃气探测器 AFE 和一个 D/A转换器。另外还带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及PWM产生功能。内建I²C 、SPI和UART接口，为设计者提供了一个易与外部硬件通信的方式。内置的LDO功能可产生多种电源电压，以供内部电路或输出到外部使用。保护功能方面，包含内部看门狗定时器、低电压复位和低电压检测等特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机提供了内部高速和低速振荡器功能选项，这两个内建的系统振荡器无需外围元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

外加 I/O 使用灵活、时基功能和 16-bit 语音 D/A 转换器等其它特性，使这款单片机可以很好地应用于复合型感烟探测产品，例如 LCD 感烟与 CO / 燃气探测报警器、语音型 LCD 感烟与 CO / 燃气探测报警器等。

产品特性

CPU特性

● 工作电压

– fSYS=2MHz：2.2V~5.5V

– fSYS=4MHz：2.2V~5.5V

– fSYS=8MHz：2.2V~5.5V

● VDD=5V，系统时钟为 8MHz 时，指令周期为 0.5μs

● 完全内部集成的振荡器，无需外接元器件

● 所有指令都可在 1~3 个指令周期内完成

● 8 层硬件堆栈

● 位操作指令

● 暂停和唤醒功能，以降低功耗

● 振荡器类型

– 内部高速 2/4/8MHz RC 振荡器 – HIRC

– 内部低速 32kHz RC 振荡器 – LIRC

● 多种工作模式：快速模式、低速模式、空闲模式和休眠模式

● 暂停和唤醒功能，以降低功耗

● 查表指令

● 115 条功能强大的指令系统

周边特性

● Flash 程序存储器：8K×16

● True EEPROM 存储器：256×8

● 看门狗定时器功能

● 可编程 4 级 I/O 口源电流，用于 LED 驱动

● 内置 LDO 功能，提供 2.2V/2.5V/3.0V 固定电压输出

● 带内部参考电压的温度传感器功能

● 双时基功能，用于产生固定时间的中断信号

● 通用串行接口模块 – USIM，用于 SPI、I 2 C 或 UART 通信

● CO / 燃气探测器 AFE – 运算放大器

● 低电压复位功能

●感烟探测器

– 工作电压：2.2V~5.5V

– 待机电流：1.5μA @ 3V

– 双通道灌电流发生器，用于恒定电流输出

– 感烟探测器 AFE，包含两个运算放大器

– 单线通信接口

● 数据存储器：1024×8

● 支持在线应用编程 – IAP

● 多达 29 个双向 I/O 口

● 2 个与 I/O 口复用的外部中断输入

● 带内部参考电压 VBGREF 的 7 通道 12-bit 分辨率的 A/D 转换器

● 多个定时器模块用于时间测量、比较匹配输出、PWM 输出及单脉冲输出

● 全双工或半双工通用异步收发器接口 – UART

● 16-bit 语音 D/A 转换器

● 低电压检测功能

● 封装类型：48-pin LQFP

● LCD 驱动功能

– SEG×COM：13×4

– 占空比类型：1/4 Duty

– 偏压电平：1/3 Bias

– 偏压类型：R 型或 C 型

– 波形类型：A 型或 B 型

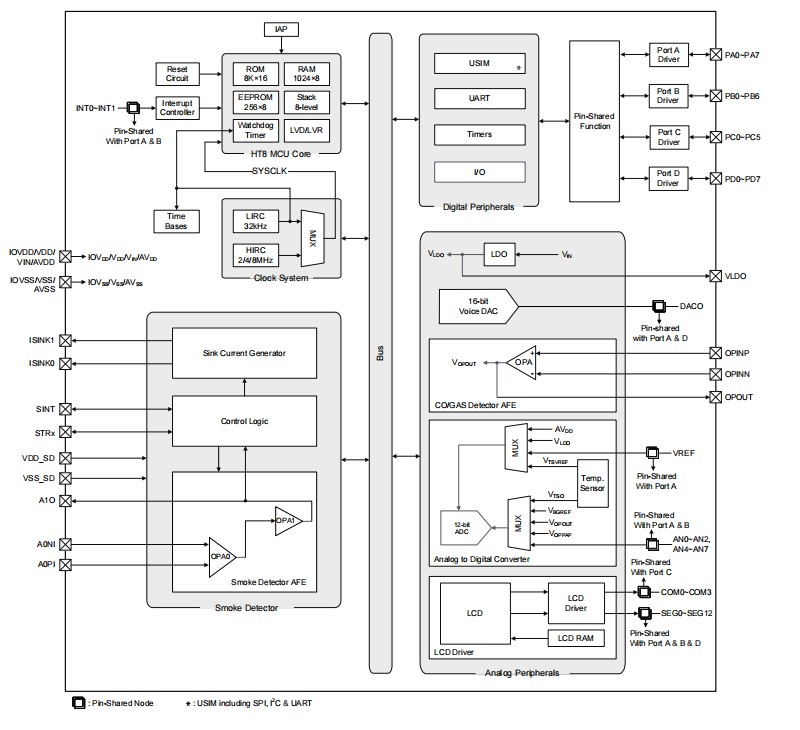

芯片框图

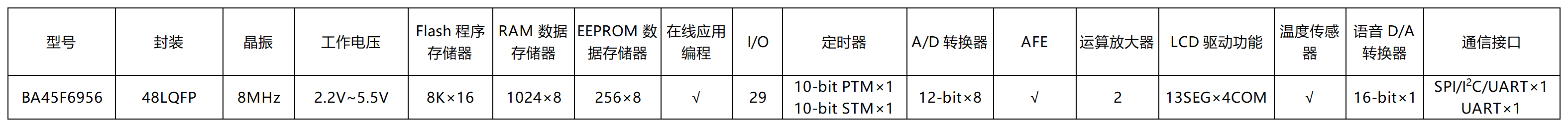

产品选型表
