3V 独立式感烟报警器（升压型）

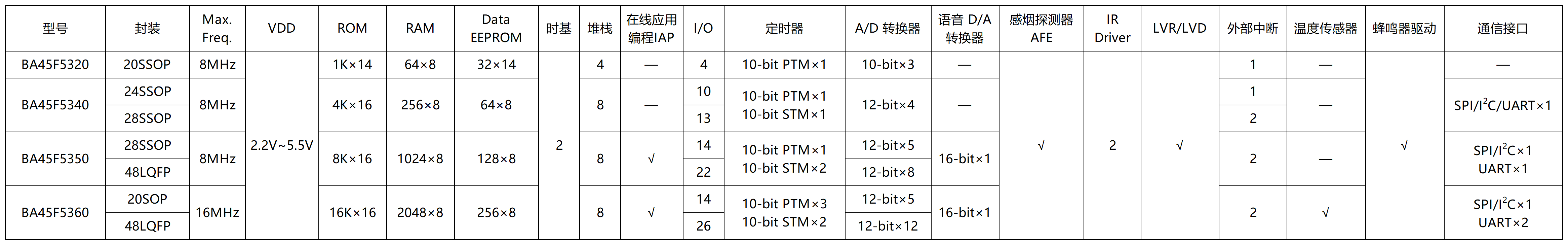

BA45F5320、BA45F5340、 BA45F5350、BA45F5360、

一般独立感烟探测器需具备基本的感烟及报警功能，Holtek 独立感烟探测报警器方案，除了有一般感烟型产品的功能，更有自检、消音、温度补偿、故障检测、电池欠压状态提示等功能。

该独立式感烟报警器方案使用 Holtek 升压型感烟探测器专用 MCU BA45F5340 进行开发。内置 12V 升压的压电式蜂鸣器驱动电路，可用于自激和他激式蜂鸣器驱动，产生高分贝报警音；内置双通道 IR LED 恒定电流驱动，满足双发单收的需求；内置的感烟探测器 AFE 整合2 个运算放大器，用于处理与放大接收的烟雾信号，信号放大倍率可由软件调节，提高信号灵敏度，输入失调校准功能可降低信号失真，相较于传统方案，省去许多外部元件；带有通用串行接口模块 USIM，用于 SPI、I²C 或 UART 通信，提供感烟探测报警器所需的完整功能。还有多种工作模式切换操作，可节省能耗。

1、精简元件：MCU 集成感烟探测器 AFE、IR 发射驱动电路、蜂鸣片升压驱动。

BA45F5340 集成感烟探测 AFE 电路，可用于感烟探测器应用的光学信号检测，该电路包含两个完全集成的运算放大器，实现对光信号检测和处理。同时，BA45F5340 具有灌电流发生器，无论 VSINK电压为 1.0V~4.5V 内何值，灌电流发生器都可以提供恒定的电流，范围为50mA~360mA，可用于驱动 IR LED。内部集成蜂鸣片升压驱动，减少外围元件需求。

2、温度补偿：结合温度感测元件、报警门限自动调整。

预设报警门限值以常温 25℃为基准，本方案结合温度感测元件，感测环境温度，并通过BA45F5340 内建 12-bit ADC 转换的感测数据，在环境温度-10℃~60℃之间做报警门限值的温度补偿。
