9V 独立型感烟报警器

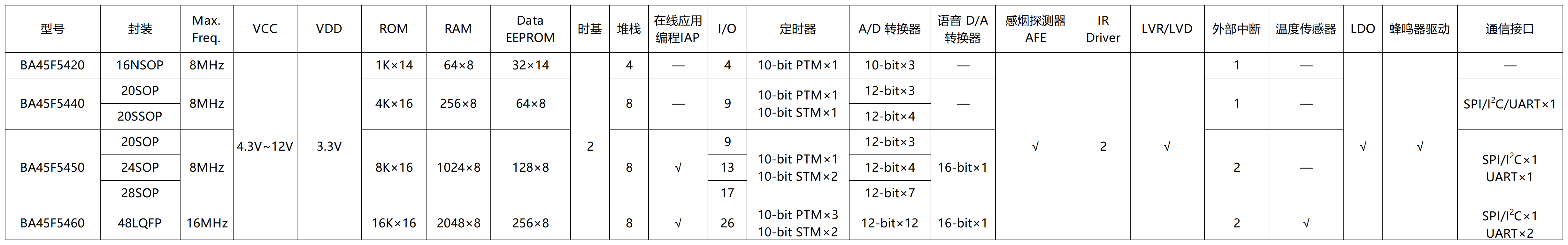

BA45F5420、BA45F5440、 BA45F5450、BA45F5460

一般独立感烟探测器需具备基本的感烟及报警功能，Holtek 独立感烟探测报警器方案，除了有一般感烟型产品的功能，更有自检、消音、温度补偿、故障检测、电池欠压状态提示等功能。

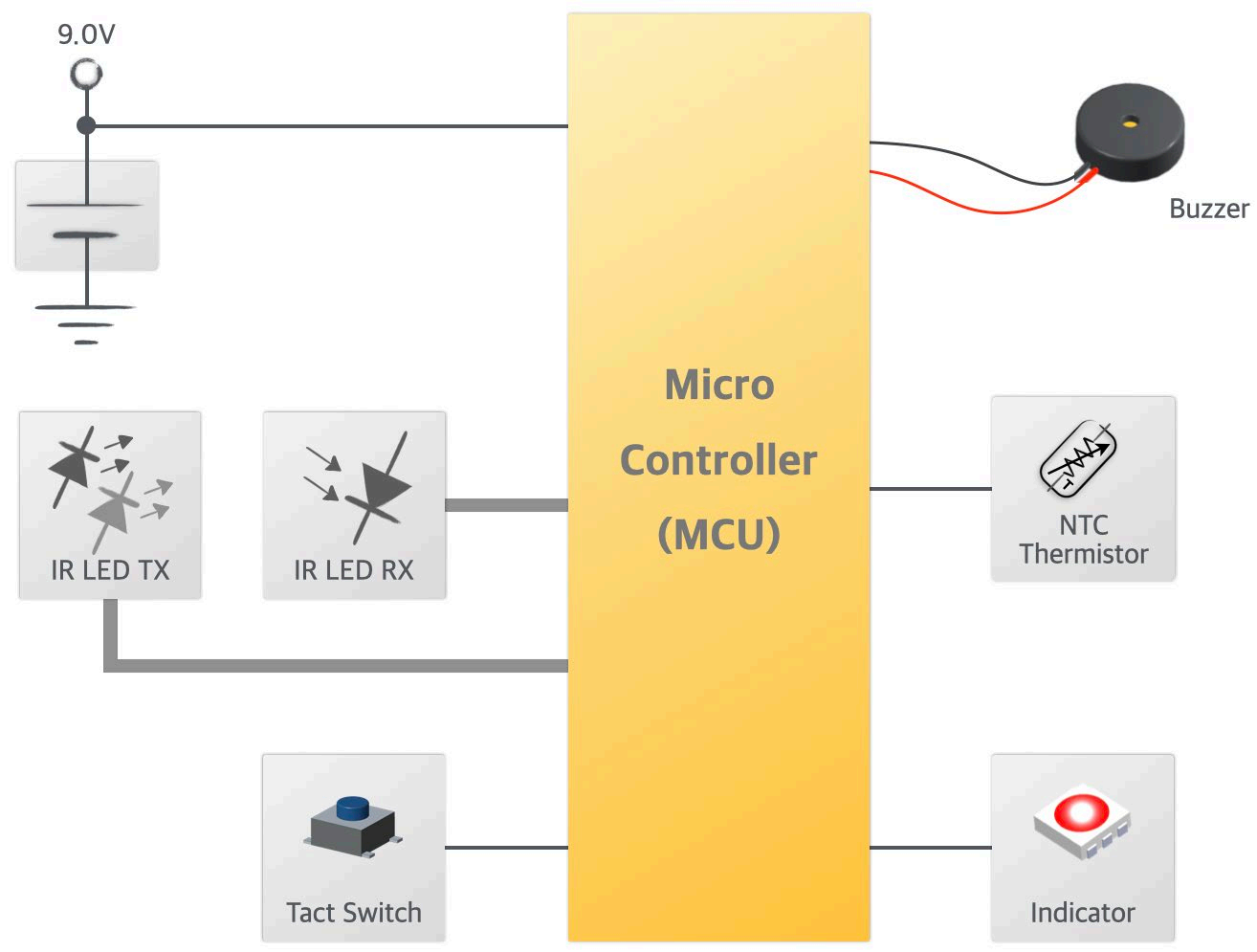

该独立感烟火灾探测器方案使用 Holtek 专用 9V 高压 Flash MCU BA45F5420 进行开发。内置恒定电流输出的双通道灌电流发生器，保障探测器良好的工作环境；3 个外部通道 10-bit分辨率的 A/D 转换器可用于实时转换烟雾浓度；双时基功能，用于提供固定的任务执行周期；内置 12V/30mA TinyPowerTM LDO，用于产生 3.3V 的固定电压，减小电源波动对探测器的影响；内置的压电蜂鸣片驱动器可用于自激式和他激式蜂鸣器驱动；2 个可输入失调校准的运算放大器，用于处理与放大接收的烟雾信号，相较于传统方案，省去许多外部元件；信号放大倍率可由软件调节，提高信号灵敏度；IR Driver×2 满足双发单收的需求，提供感烟探测报警器所需的完整功能。还有多种工作模式切换操作，可节省能耗。

1、精简元件：集成感烟探测器 AFE、IR 发射驱动电路、LDO 和蜂鸣片驱动。

BA45F5420 提供感烟器 AFE 电路，可用于感烟器应用的光学信号检测，该电路包含两个完全集成的运算放大器，光学信号可通过运算放大器检测和处理。同时，BA45F5420 具有灌电流发生器，无论 VISINK电压为 1.0V~3.3V 内何值，灌电流发生器都可以提供恒定的电流，范围为 50mA~360mA，可用于 IR LED 定电流驱动。内部集成 LDO 与蜂鸣片驱动，减少外围元件需求。

2、温度补偿：结合温度感测元件、报警门限自动调整。

预设报警门限值以常温 25°C 为基准，本方案结合温度感测元件，感测环境温度，并通过 BA45F5420 内建 10-bit ADC 转换的感测数据，在环境温度-10°C~60°C 之间做报警门限值的温度补偿。
