低功耗协同感烟报警器

BA45F5640、BA45F5650、BA45F5660

协同感烟报警器，即同时具备烟雾探测功能和协同报警功能。烟雾探测功能是指通过检测烟雾浓度来实现火灾防范的功能。协同报警功能是指将若干个感烟报警器组成群组，当群组内的任一报警器检测到烟雾时，可通知同群组内的所有报警器进行报警，以达到区域协同报警的功能。

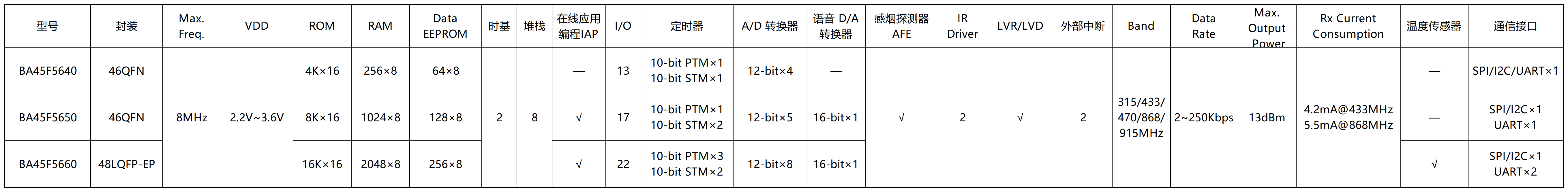

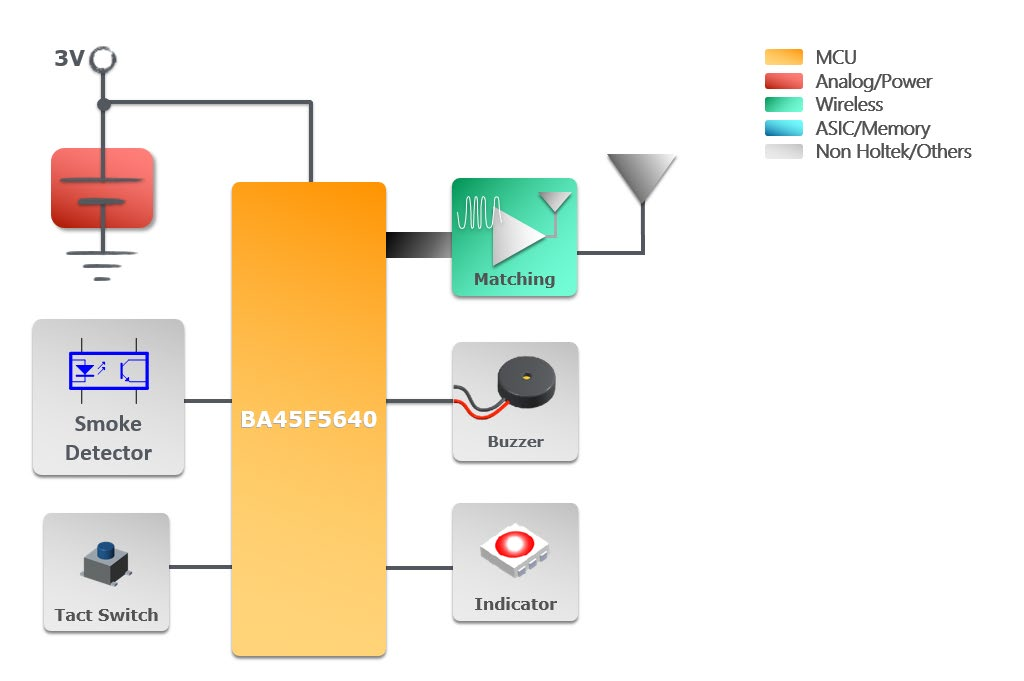

Holtek 低功耗协同感烟报警器方案，采用感烟探测报警器专用 MCU ，BA45F56X0系列 MCU 实现烟雾探测与群组协同报警，达到最大警戒范围。BA45F56X0 系列 MCU 高度集成感烟探测器应用电路与 Sub-1GHz射频收发电路：内建感烟探测器AFE、双通道IR发射驱动电路；内建高功率(+13dBm)高灵敏度(-119dBm@2Kbps)低功耗(4.3mA@RX)RF 收发器，适用 1GHz 以下 ISM 频段(300~960MHz)，同时具有 ATR 自动收发功能。

1、精简元件：高度集成感烟应用电路与 Sub-1GHz 射频收发电路。

BA45F56X0 系列 MCU 具有恒电流发生器，IR LED 端口(ISINK0)电压为 1.0V~3.6V 内的任何值，恒电流发生器都可以提供恒定的电流，范围为 50mA~360mA，可用于驱动 IR LED，节省外围控制恒压所需的分立元件电路。射频部分内置带有回路滤波器的小数 N 分频合成器、可编程数字通道滤波器以及 AFC(自动频率补偿)、AGC(自动增益控制)功能，无需额外元器件进行调整。

2、低功耗：内建感烟探测器 AFE 与 RF 自动收发 ATR 功能。

BA45F56X0 系列 MCU 提供感烟探测器 AFE 电路，可用于感烟探测器应用的光学信号检测，该电路包含两个完全集成的运算放大器，光学信号可通过运算放大器检测和处理，搭配定时器与 ADC 实现自动定时检测功能，每 4s 检测一次时平均消耗电流约为 10µA。射频部分提供 ATR 模式，在 WOR 模式下 RF 收发器可单独实现定时自动进入 RX 模式接收并返回休眠的功能，单独运行时每 4s 检测接收一次平均消耗电流约为 12µA。
