BA45F25XXX 内建模拟前端于感烟探测器应用须知

BA45F25XXX系列

感烟探测器 AFE Flash MCU BA45F25xxx，主要用在感烟探测器，本系列可支持双发射 LED与双接收 PD(Photo Diode)，使用者可依应用需求设计不同的光学检测架构。

本文用于说明双收感烟探测器 AFE 电路原理，并引导用户注意应用双接收 PD 时，AFE 切换的流程与 Layout 注意事项。

感烟探测器 AFE 应用提供不同的收发组合，可根据应用场景和迷宫腔设计改变组合方式，如单发双收或双发双收（图 1），依发射端与接收端的夹角可分为向前散射与向后散射。

接收端探测原理是将光电流信号通过第一级 OPA I to V 转换电路转换为电压信号，再通过第二级 OPA 将电压信号放大，以便 A/D 进行采样，借此探测迷宫腔内的烟雾浓度。

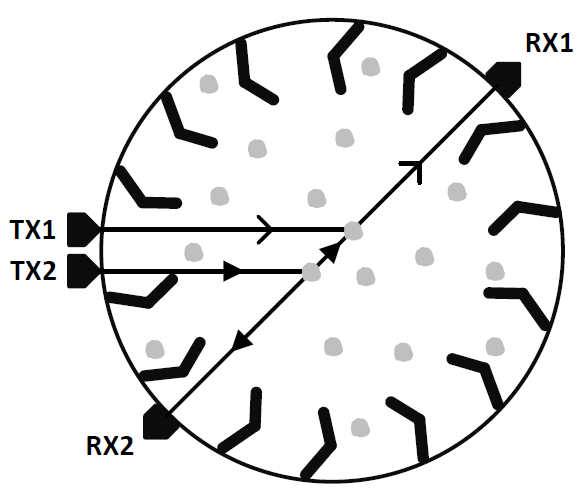

图 1. 双发双收示意图

备注：

1. 烟雾探测电路中，市场常见的是由光学折射与迷宫腔组成的光电感烟探测器。

2. 光学折射是由接收与发射管所组成。

3. 迷宫腔的设计主要是在无烟时，使接收管收到的能量/噪声最小。

4. 当烟雾进入迷宫腔时，入射光会产生散射，使接收管收到。
