BA45F5750 内置万年历的感烟探测器 Flash 单片机
文章摘要

BA45F5750

产品简介

BA45F5750 是一款 A/D 型具有 8 位高性能精简指令集的 Flash 单片机，专门为内置万年历的感烟探测器产品而设计。

在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。此外还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。

在模拟特性方面，该单片机包含一个多通道 A/D 转换器、两个比较器、三个运算放大器和四个 D/A 转换器。在内部定时器方面，带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及 PWM 产生功能。内建完整的 SPI、I2C 和 UART 接口，为设计者提供了一个易与外部硬件通信的方法。内部看门狗定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机提供内部高速和低速振荡器功能选项，可灵活应用于不同程序。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

该单片机还包含万年历功能，它是一个串行计时器，包括秒、分、时、星期、日、月和年的信息。具有每个月多少天和闰年自动调整能力。万年历专为低功耗产品而设计，且工作在两种模式下：一个是 12 小时模式，带 AM/PM 显示器，另一个是 24 小时模式。

万年历应用上，可使用 IAP 功能纪录事件发生的时间于 Flash 程序存储器中，若 Flash 程序存储器空间不足，再外挂 EEPROM 数据存储器。

该单片机包含了可编程 I/O 口源电流用于 LED 应用。外加 I/O 使用灵活、时基功能、16-bit 语音 D/A 转换器和灌电流发生器等其它特性，使该单片机可以广泛应用于内置万年历的感烟探测器应用产品中。

产品特性

CPU特性

● 工作电压：

– fSYS=2MHz：2.2V~5.5V

– fSYS=4MHz：2.2V~5.5V

– fSYS=8MHz：2.2V~5.5V

● VDD=5V，系统时钟为 8MHz 时，指令周期为 0.5μs

● 提供暂停和唤醒功能，以降低功耗

● 振荡器类型：

– 内部高速 2/4/8MHz RC – HIRC

– 内部低速 32kHz RC – LIRC

● 多种工作模式：快速、低速、空闲和休眠

● 内部集成的振荡器无需外接元件

● 所有指令都可在 1~3 个指令周期内完成

● 查表指令

● 115 条功能强大的指令系统

● 8 层堆栈

● 位操作指令

周边特性

● Flash 程序存储器：8K×16

● RAM 数据存储器：1024×8

● True EEPROM 存储器：128×8

● 看门狗定时器功能

● 支持在线应用编程 – IAP

● 22 个双向 I/O 口

● 两个与 I/O 口共用的外部中断引脚

● 可编程 I/O 口源电流用于 LED 应用

● 用于恒定电流输出的灌电流发生器

● 感烟探测器 AFE，带有 2 个运算放大器

● 电源线数据收发器，内建 2 个比较器，1 个运算放大器和 3 个 D/A 转换器

● 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉

冲输出功能

● 双时基功能，可提供固定时间的中断信号

● 串行接口模块 – SIM，用于 SPI 或 I2C 通信

● 全双工通用异步收发器接口 – UART

● 8 个外部通道 12-bit 分辨精度的 A/D 转换器，具有内部参考电压 VBGREF

● 16-bit 语音 D/A 转换器

● 低电压复位功能

● 低电压检测功能

● 封装类型：16-pin NSOP，20/24-pin SOP，48-pin LQFP

万年历特性

● 工作电压：2.0V~5.5V

● 最大输入串行时钟：500kHz @ VDD_CAL=2V，2MHz @ VDD_CAL=5V

● 工作电流：

– 小于 0.5µA @ 2V

– 小于 0.7µA @ 3V

– 小于 1.0µA @ 5V

● TTL 兼容

– VIH：2.0V~VDD_CAL+0.3V @ VDD_CAL=5V

– VIL：0.3V~+0.8V @ VDD_CAL=5V

● 两种数据传输模式：单字节或脉冲模式

● 串行 I/O 传输

● 所有寄存器以 BCD 格式存储

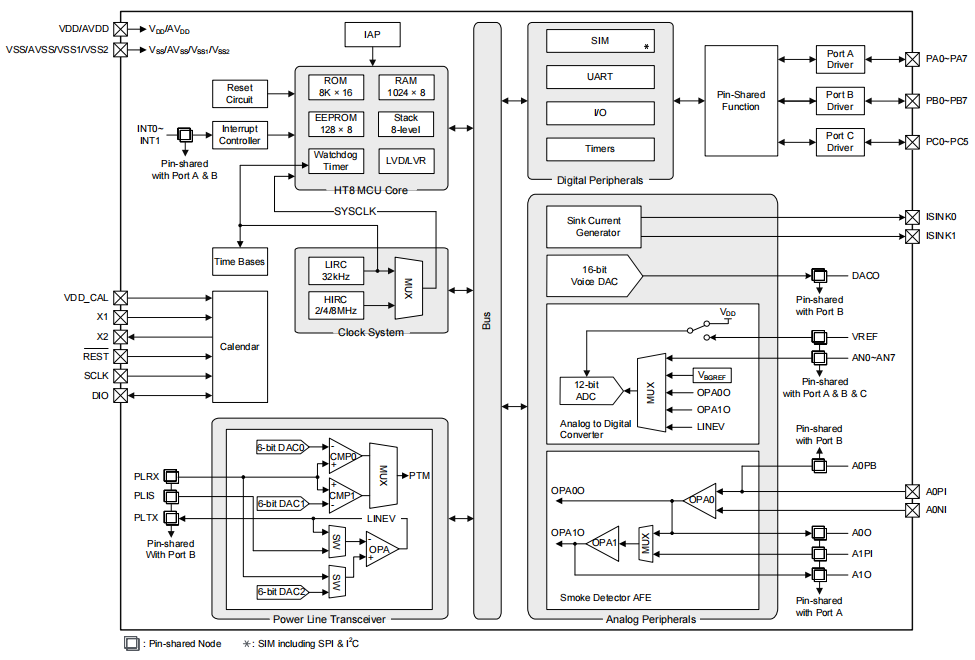

芯片框图

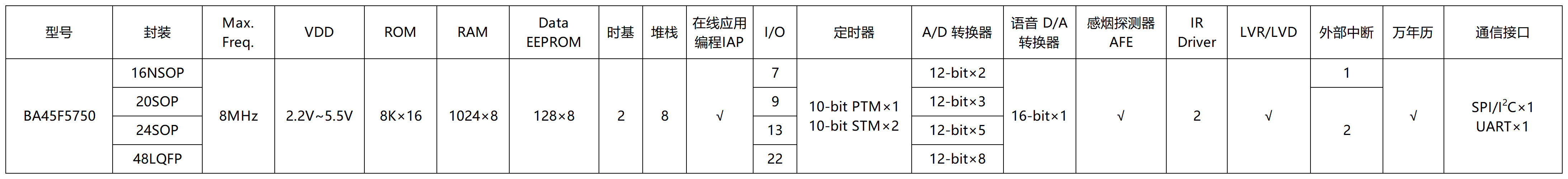

产品选型表
