BA45F25543 提高消防二总线通信可靠性对策

BA45F25543

消防二总线通信应用在联网型的消防相关产品，主机通过电压信号调变方式下达命令给从机，从机响应主机则是通过电流调变方式，主机与从机间只需要通过两条线即可完成通信。

二总线通信会因为线材的 RLC 特性、从机通信时造成的总线信号波动，导致总线信号衰减、失真，影响通信可靠性。BA45F25543 内建 Power Line Transceiver(以下简称 PLT)消防二总线数据收发器，本文将介绍 PLT 的应用须知及提高通信可靠性对策，协助用户加速产品开发。

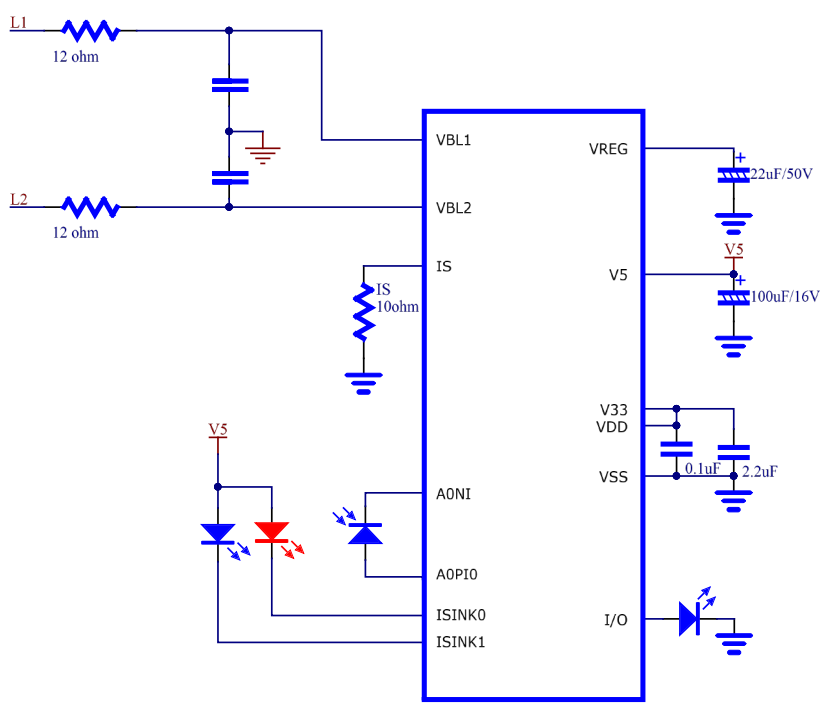

如图所示为 BA45F25543 应用电路，消防二总线主机通过 L1、L2 与从机连接，VBL1、VBL2 引脚接收来自主机的信号，IS 脚作电流回码。

BA45F25543 应用电路
