BA45F56xx 无线收发应用

BA45F56xx系列

传统感烟探测器结合射频应用上，除了主控 MCU 外还需另外搭配 RF IC，Holtek 推出 BA45F56xx 系列 MCU，内建感烟探测器 AFE 及 Sub-1GHz RF Transceiver，供用户可以在外围元件最小化的情形下开发相关产品，本文介绍 BA45F56xx 系列 MCU Sub-1GHz RFTransceiver 控制流程及范例程序，感烟探测器 AFE 的使用说明可参考 Holtek 应用笔记 AN0540SC。

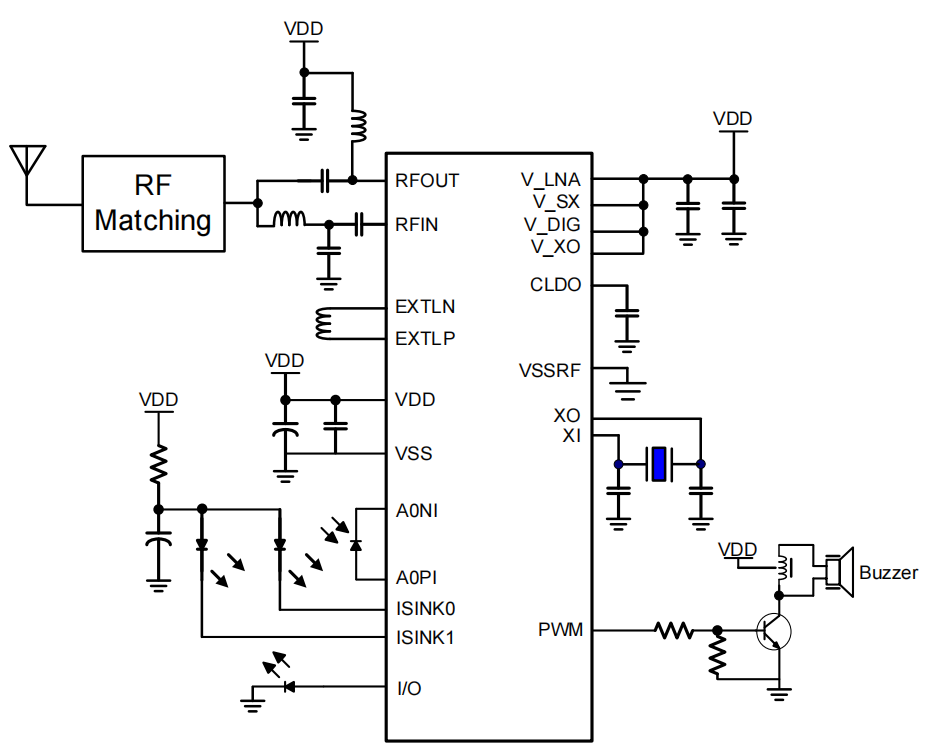

BA45F56xx 系列应用电路

● ISINK0/1 提供红外线发射定电流，A0PI、A0NI 处理红外线接收信号

● ISINK0/1 定电流大小可调

● 有两组 ISINK 提供给需要侦测不同的烟时(白/黑烟)做使用

● RF 电路包含：天线、输出/输入匹配电路

● 需以分时双工(TDD)方式来达成 RF 信号传送与接收(同一时间只能做传送或接收)

● RF 发射

– 数字封包调整器→高斯滤波器→ΣΔModulator→频率合成→高功率放大器→天线

● RF 接收

– 天线→低噪音放大器→混频器(IF)→中频复合带通滤波器→信号强度侦测器→数字封包解调器
